XPF-C8.25G1.5G-S技术规格书
更新时间：2025-02-12 13:25:39
XPF-C8.25G1.5G-S
| 序号 | 指标项目 | 指标要求 |
|---|---|---|
| 1 | 通带频率 | 7.5-9GHz |
| 2 | 通带损耗 | ≤2.0dB |
| 3 | 带内波动 | ≤0.5dB |
| 4 | 带外抑制 | ≥62dBc@DC-6.6GHz；≥30dBc@9.6-16GHz； |
| 5 | 群时延波动 | ≤0.8ns |
| 6 | 驻波比 | ≤1.5 |
| 7 | 接口(50Ω) | SMA-K |
| 8 | 工作温度 | -40℃~+70℃ |
| 9 | 存储温度 | -55℃~+85℃ |
| 10 | 材料和外观 | 铜H62，表面镀银 |
| 11 | 尺寸 | 51*18*8（外形公差±0.1mm） |

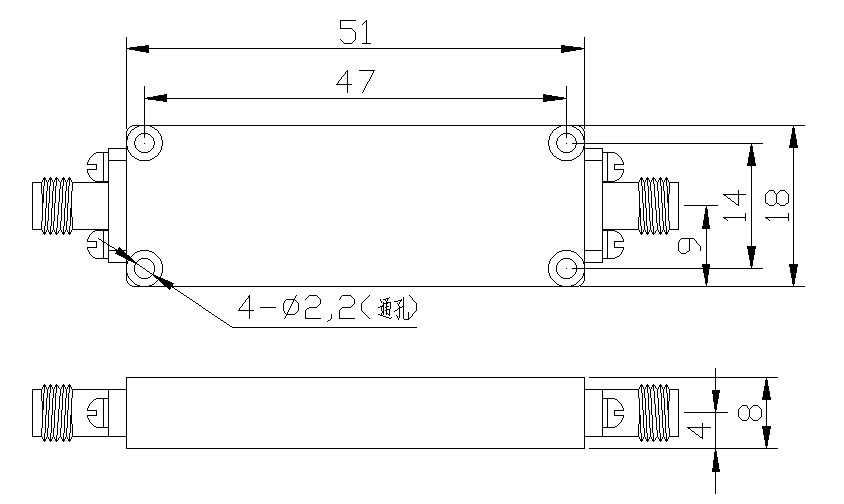

外形图

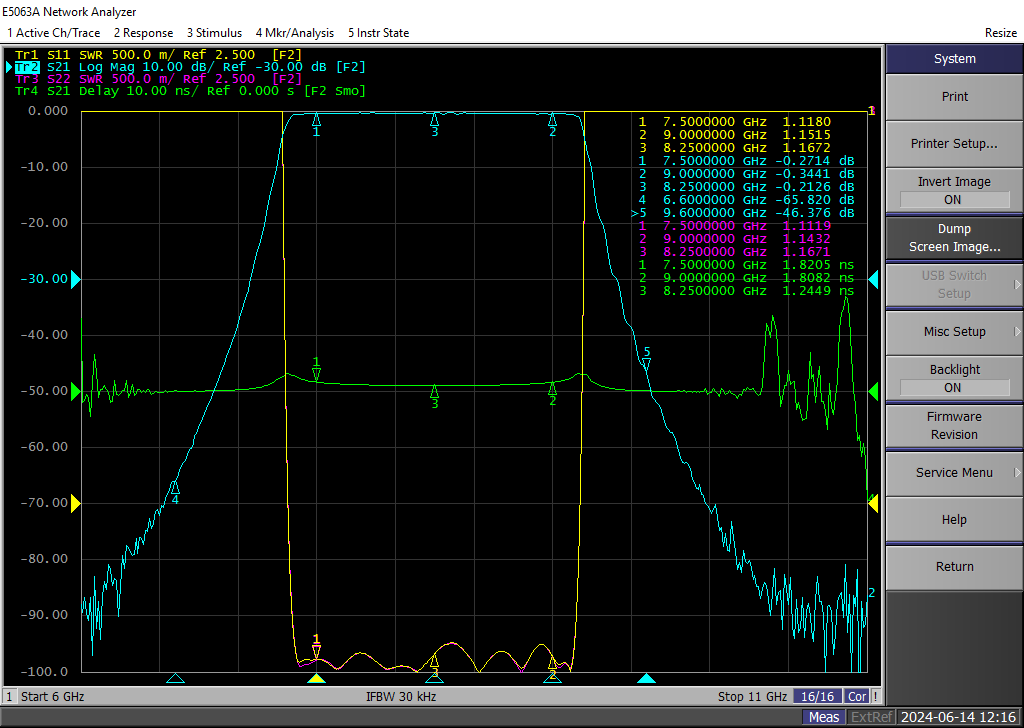

测试曲线
